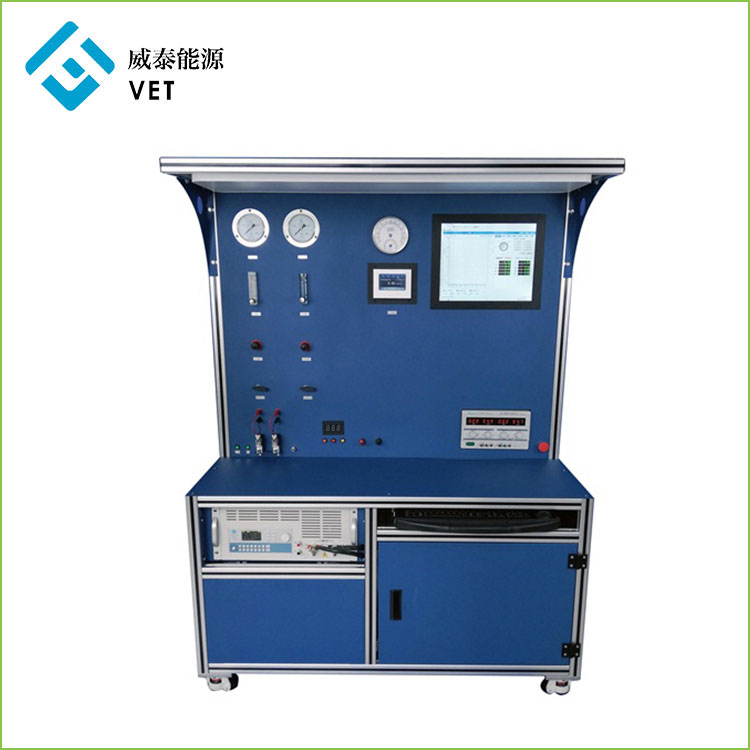

Hydrogen brenselcelle testbenk
1. Produktintroduksjon
Denne testbenken for hydrogenbrenselceller er uavhengig utviklet og produsert av vårt selskap. Den brukes til å teste konstant spenning, konstant strøm, kraft, ytelse og levetid til hydrogenbrenselcellen.
Testbenken brukes på utstyret som automatisk tester arbeidsstatus og ytelsesindekser til brukerens hydrogenbrenselcelle. Utstyret består av mobil testbenk og ekstra tilkoblingskabler, og er utstyrt med hydrogen tidsstyringseksosenhet, DC programmerbar elektronisk last, dobbel DC strømforsyning, hydrogen flowmeter og annet utstyr.
Utstyret krever at fagfolk flytter det til driftsposisjonen og fikser det, kobler kabelen til den testede enheten, kontrollerer strømforsyningen og gasskilden og starter programvaren i henhold til instruksjonene som vises av datamaskinen. Systemet kan automatisk stille inn testforholdene, få testresultatene, og utdatatestresultatene kan vises på dataskjermen og kan lagres i datamaskinen eller en USB-stasjon om nødvendig.
2. Produktparameter
Parametre for brenselcelletestbenk |
|
Gassforsyningsdel |
Kan plasseres med 16 flasker med 15MPa og 40L sylindere |
Testnøyaktigheten til trykksensor, temperatur- og fuktighetssensor og strømningsmåler er bedre enn ± 0,5 % |
|
Bruk to-trinns trykkreduserende enhet, hvert trinns trykk kan justeres, noe som sikrer nøyaktighet og pålitelighet. |
|
Strømningsmåleren er installert i middels trykkseksjonen, noe som er praktisk for å kontrollere den øyeblikkelige og kumulative strømmen. |
|
Magnetventil innløp og utløp, med automatiske og manuelle ventiler, inkludert eksterne rørledninger og plugger. |
|
DC strømforsyningsdel |
Kan gi dobbeltkrets likestrøm, enkel 0-60V spenning justerbar, strømområde 0-5A |
Laster del
|
Lastedelen er programmerbar elektronisk last, datamaskinvert og industridisplay |
Maks effekt: 3000W, maks strøm: 500A, maks spenning: 500V |
|
Støtt synkron belastning på 16 belastninger for å møte testbehovene til flerkanals utgangsstrømforsyning |
|
Støtt synkron parallellisering av 16 belastninger for å møte strømutvidelsesbehovet til strømforsyning med én utgang |
|
500KHz synkron sampling, 10Hz, 100ua, 0,1mv stabil oppløsningsutgang. |
|
Spenning / strømrippel (VPP / IPP), toppverdi (VP + / IP +) og dalverdi (VP - / IP -) måling. |
|
fire grunnleggende driftsmoduser: konstant strøm, konstant spenning, konstant effekt og konstant motstand. |
|
Støtt ekte LED-simuleringsfunksjon |
|
Støtt måling av lasteffekt |
|
Støttetidsmåling (timing) |
|
Støtt overspenningsbeskyttelse (OVP) test |
|
Støtte kortslutningssimuleringsfunksjon. |
|
Støtt batteri intern motstand og batteritest. |
|
Støtte von og Voff-funksjoner |
|
Støtt overspenningsbeskyttelse (OVP) test |
|
Støtt måling av lasteffekt |
|
Støtte utgang for gjeldende bølgeformovervåking. |
3. Produktfunksjon og applikasjon
Produktfunksjoner:
Fullt integrert og kompakt
Nøyaktig gassstrømkontroll
Nøyaktig temperatur- og fuktighetskontroll
Nøyaktig elektronisk belastning for brenselcelle
Flere sikkerhetsfunksjoner
Programvaren har komplette funksjoner.
Applikasjoner:
Egnet for PEMFC enkeltcelle.
4. Produktdetaljer
Introduksjon av systemkomponentene
Antall |
Navn |
1 |
Hydrogen trykkmåler |
2 |
Lufttrykkmåler |
3 |
Hygrotermograf |
4 |
Hydrogen strømningsmåler |
5 |
Skjerm |
6 |
Hodelykt |
7 |
Hydrogen-rotor strømningsmåler |
8 |
Luft-rotor strømningsmåler |
9 |
Hydrogentrykkreguleringsventil |
10 |
Lufttrykksregulator |
11 |
Hydrogen bryter |
12 |
Luftbryter |
13 |
Lysbryter |
14 |
Magnetventilbryter |
15 |
Magnetventil (venstre er inntak, høyre er eksos) |
16 |
Eksostidsvisning (justerbar) |
17 |
Justerbar DC regulert strømforsyning |
18 |
Scram-knapp |
19 |
Last negativ inngang |
20 |
Last positiv inngang |
21 |
Programmerbar DC elektronisk last |
22 |
Mus |
23 |
Tastatur |
24 |
Datavert |
25 |
Hjul |
Hydrogengassforsyningsdelen er:
1-Hydrogen trykkmåler: viser hydrogentrykket
4-hydrogenstrømningsmåler: brukes til å vise hydrogen øyeblikkelig strømning, kumulativ strømning
7-hydrogen-rotor flowmeter: Juster hydrogenstrømmen, øk mot klokken og reduser med klokken, justerbar fra 0-10L/min flow.
9-Hydrogen trykkreguleringsventil: juster hydrogentrykket, senk mot klokken, større med klokken, 0-0,4 MPa trykkjusterbart.
11- Hydrogenbryter: Den brukes til å åpne og lukke hydrogenutgangen.
14-magnetventilbryter: kontrollmagnetventil slått på.
15-magnetventil: brukes til å kontrollere hydrogenintervalleksosen, venstre er innløpsventilen, høyre er eksosventilen.
16-Eksostidsvisning (justerbar): kontroller magnetventilen åpnet og lukket i en intervalltidssyklus, tre taster: modusvalg, nøkkel, trekk fra nøkkel.
Lufttilførselsdelen er:
2-lufttrykkmåler: Vis lufttrykket
8-luft-rotor flowmeter: juster luftstrømmen, øk mot klokken og reduser med klokken, justerbar fra 0-10L/min flow.
10-Lufttrykkregulator: juster lufttrykket, senk mot klokken, større med klokken, 0-0,4 MPa trykkjusterbart.
12-luftbryter: Åpne og lukk luftuttaket
Lastedelen er:
5-skjerm
19 og 20-Loads inngangsport
21-DC elektronisk belastning
24-datamaskinvert
Elektronisk belastning kan betjenes av panel- eller PC-ende datamaskindrift.
Strømforsyningsdelen er:
17- Justerbar DC regulert strømforsyning
