JRF-H35-01TA Trykkavlastningsventil for gasssylinder

JRF-H35-01TA Trykkavlastningsventil for gasssylinder

1. Produktprofil

Produktoversikt

JRF-H35-01TA gassflaske trykkavlastningsventil er en gasstilførselsventil spesialdesignet for små hydrogenforsyningssystemer som 35MPa.Se figur 1, figur 2 for enheten, skjematisk diagram og fysiske objekter.

JRF-H35-01TAsylinder trykkavlastningsventil vedtar integrert design, inkludert trykkmåler, sikkerhetsventil, enveis fylleventil, manuell bryterventil, filter, sekundær trykkavlastningsventil.

Fig. 1 Skjematisk diagram av JRF-H35-01TAsylinder trykkavlastningsventil

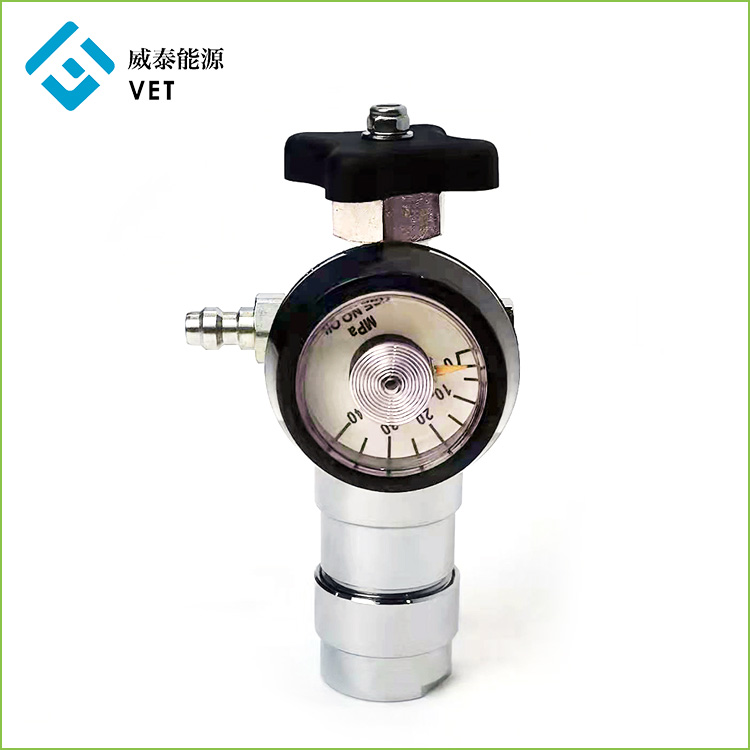

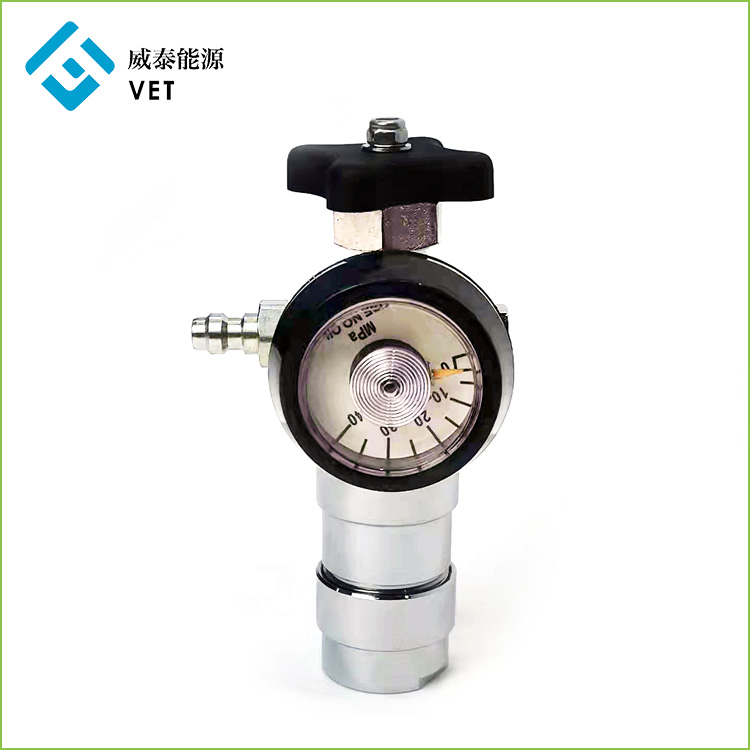

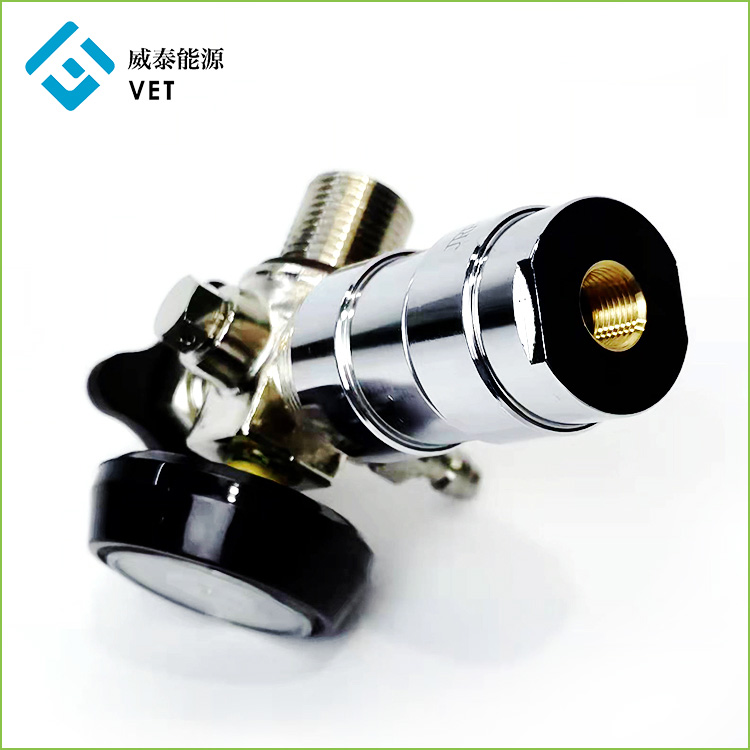

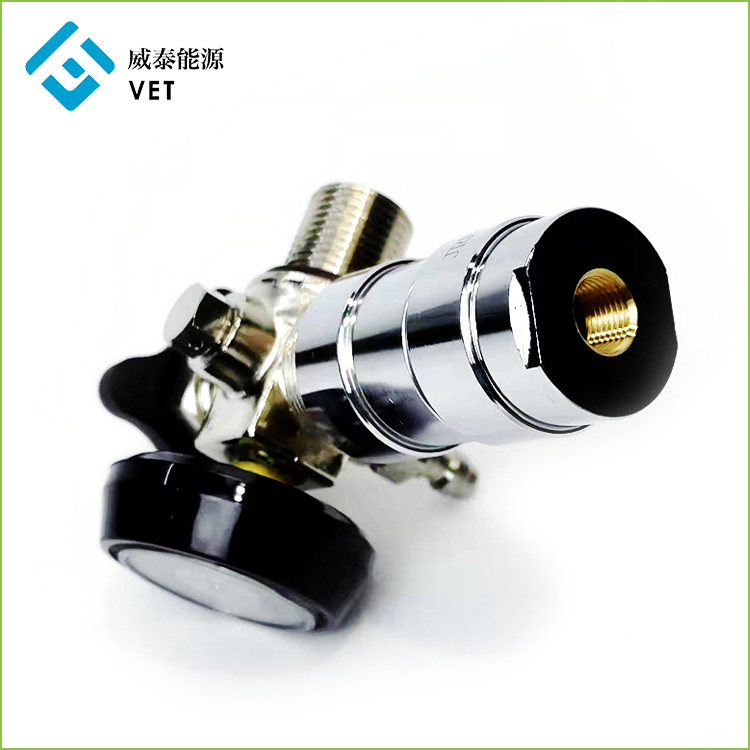

Fig. 2 Fysisk tegning av JRF-H35-01TA sylinder trykkavlastningsventil

Sylindertrykkavlastningsventilmodul
JRF-H35-01TAsylinderavlastningsventil bruker sekundær forovertrykkreguleringsmodus, med høy utløpstrykknøyaktighet, god stabilitet og mindre vibrasjon.

Enveis påfyllingsventil

Trykkavlastningsventilen JRF-H35-01TA bruker den originale enveispåfyllingsventilen, og fungerer som en stoppventil når modulen blåses opp. Hold den manuelle bryterventilen lukket uten å bytte ventilen.

2. Teknisk indeks

JRF-H35-01TA Tekniske data

3. Grensesnittdata

Sylindergrensesnittdata (tilpasset på forespørsel)
Sylindergrensesnittet er M18x1,5 gjenger og forseglet med enkelt O-ring endeflate.
Se figur 3 for spesifikke dimensjoner.

Figur 3. Sylindergrensesnittdata

Gassfyllingsgrensesnittdata (tilpasset på forespørsel)
Det oppblåsbare grensesnittet er utformet som en enveis luftfyllingsventil.
Se figur 4 for de spesifikke dimensjonene.

Figur 4. Gassfyllingsgrensesnittdata

Lavtrykksuttaksgrensesnittdata (tilpasset på forespørsel)
Lavtrykksutløpsgrensesnittet er Rc1 / 8, se figur 5 for spesifikke dimensjoner:

Figur 5. Data for lavtrykksuttak

4. Bruk instruksjoner

JRF-H35-01TA-sylinderens trykkavlastningsventil har to driftstilstander: oppblåsing og deflasjon.

Inflasjonstilstand
Når trykkavlastningsventilen JRF-H35-01TA er blåst opp, lukk den manuelle bryterventilen og sett høytrykksoppblåsingsrøret (Figur 6) inn i enveispåfyllingsventilen for å blåse opp. Etter å ha blåst opp til det forhåndsbestemte trykket, fjern høytrykksoppblåsingsrøret for bruk.

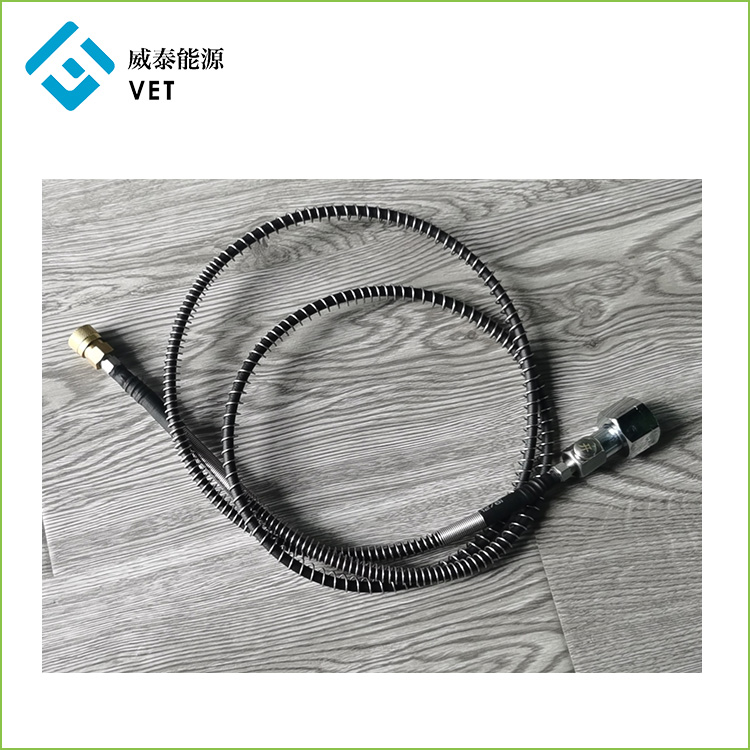

Figur 6. Høytrykksoppblåsingsrør (modell: YQF-1-CQG3(1,5m)

Deflasjonstilstand
Når trykkavlastningsventilen JRF-H35-01TA fungerer, åpner du den manuelle bryterventilen for å tilføre gass nedstrøms.
