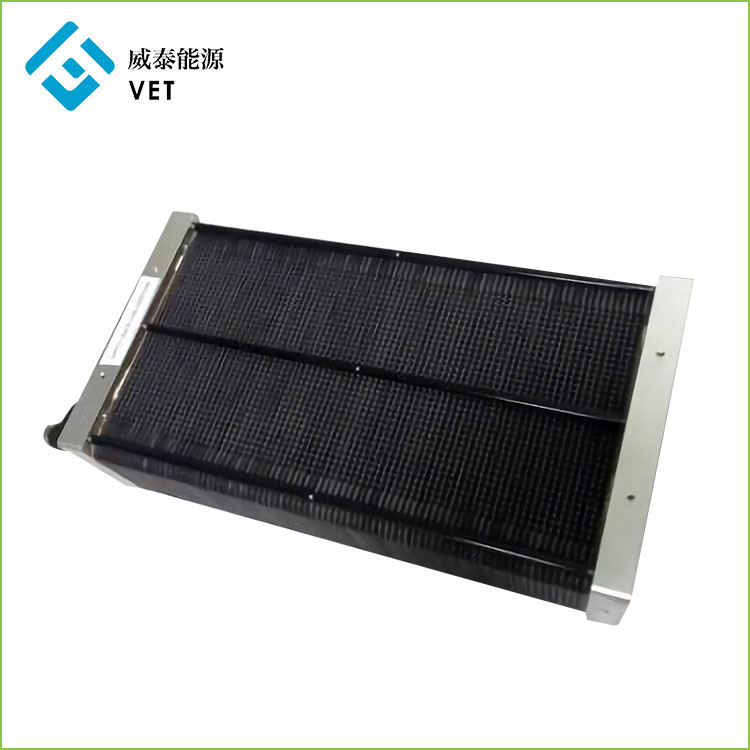

2000W luftkjølende brenselcelle-stabel for UAV

Vet Energy er en av de kjente Kina 2000W luftkjølende brenselcellestabler for UAV-produsenter og -leverandører. Fabrikken vår spesialiserer seg på produksjon av 2000W luftkjøling brenselcellestabel for UAV. Vi holder oss til prinsippet om kvalitetsorientering og kundeprioritet, vi ønsker hjertelig velkommen dine brev, samtaler og undersøkelser for forretningssamarbeid.

Send forespørsel

produktbeskrivelse

CHIVET er en av de berømte Kina 2000W luftkjølende brenselcelle-stabel for UAV-produsenter og leverandører.

Denne hydrogenbrenselcelle-stabelen for UVA har en effekttetthet på 950w/kg.

Våre lette, krafttette UAV-brenselcellemoduler lar kundene omgå begrensningene til tradisjonell batteriteknologi, og forlenger droneflytider og rekkevidder betraktelig samtidig som de produserer ren likestrøm i en robust og lett pakke

Drone Fuel Cell Power Modules (FCPM) er ideelle for et bredt spekter av profesjonelle kommersielle bruksområder, inkludert offshore-inspeksjon, søk og redning, flyfotografering og kartlegging, presisjonslandbruk og mer.

2000W luftkjølende brenselcelle-stabel for UAV

1. Produktintroduksjon

â€¢Denne hydrogenbrenselcellestabelen for UVA har en effekttetthet på 950w/kg.

â€¢Drift på tørr hydrogen og omgivelsesluft

â€¢ Robust metall Fullcellekonstruksjon

â€¢ Ideell for hybridisering med batteri og/eller superkondensatorer

â€¢ Påvist holdbarhet og pålitelighet for

â€¢ Flere konfigurasjonsalternativer gir modulære og skalerbare løsninger

â€¢ Utvalg av stabelalternativer for å passe ulike applikasjonskrav

â€¢ Lav termisk og akustisk signatur

â€¢ Serie- og parallellkoblinger mulig

2000W luftkjøling brenselcellesystem

Brenselcellesystemet inkluderer: stabel, strømstyringsenhet, vifte, magnetventil, temperatursensor, temperatur og fuktighet Sensor og kontrollprogramvare

2kw luftkjøling brenselcellesystem diagram

Strukturdiagram av brenselcellesystemet

2. Produktparameter (spesifikasjon)

2,1 2000W luftkjøling brenselcelle-stabelparameter
Denne brenselcellestabelen har en effekttetthet på 950w/kg. Den kan brukes på lette applikasjoner med lavt strømforbruk eller på bærbar strømkilde. Den lille størrelsen begrenser den ikke til små applikasjoner. Flere stabler kan kobles til og skaleres opp under vår proprietære BMS-teknologi for å støtte applikasjoner med høyt strømforbruk.

H-48-2000 parametere
Utgangsparametre	Nominell effekt		2000W
	Merkespenning		51V
	Merkestrøm		39A
	DC spenningsområde		48-85V
	Effektivitet		â‰¥ 50 %
Drivstoffparametere	H2 Renhet		â‰¥99,99%ï¼ˆCOï¼œ1PPM)
	H2 trykk		0,045ï½ž0,07Mpa
	H2 Forbruk		28,5 l/min
Omgivelsesparametere	Driftsomgivelsestemp.		-5ï½ž35â„ƒ
	Driftsluftfuktighet		10 %ï½ž95 %
	Lagring omgivelsestemp.		-10ï½ž50â„ƒ
	Bråk		â‰¤50 dB@3m
Fysiske parametere	FC Stack	24,2(L)14,9(B)6,9(H)	FC Stack	2,1 kg
	Dimensjoner ï¼ˆcm)		Vekt (kg)
	System	24,2(L)15,5(B)22,9(H)	System	3,7 kg
	Dimensionsï¼ˆcmï¼‰		Vekt‰ kg‰	ï¼ˆinkludert fans og BMSï¼‰
	Kraft tetthet	800W/L	Kraft tetthet	950W/KG
	etter volum		av vekt

2kw Stack polarisasjonskurve

2.2 Komponenter i brenselcellesystemet

2.2.1 Nøkkelhjelpekomponenter (BMS) -- Brenselcellestyringssystem

Det spesielle strømstyringssystemet for hydrogendrevet UAV-stabel kan realisere fjernkontrollen og informasjonsinnhentingen av brenselcellesystemet. det kan være intelligent hybrid med sekundærbatteri, og også adaptiv ladning for sekundærbatteri, Det er en kjerneteknologi innen brenselcellebatteriapplikasjon.

2.2.1 Standardparametre for Chivet2022 brenselcellestyringssystem

Opptreden input	Maksimal inngangsstrøm ved FC-enden		80A
	Maksimal inngangsspenning ved FC-enden		80V
	Maksimal inngangsstrøm til hybridbatterienden		80A
	Maksimal inngangsspenning til hybridbatterienden		80V
	Fire-kanals temperaturinngang		-60â„ƒ-150â„ƒ
	En kanals inngangspunkt for omgivelsestemperatur og fuktighet		-60â„ƒ-150â„ƒ,RH30ï½ž100 %
	To-kanals trykkinngangsende		0-100 MPa
	To-kanals hastighet pulssignal mottakende slutt		Brukes til å måle hastigheten til viften eller pumpen
Ytelsesutgang	Hybrid utgangsstrøm		Maksimalt 80A for langvarig drift, øyeblikkelig toppverdi150A (5min)
	Maksimal spenning på hybridutgangsenden		80V
	To PWM pulsbredde hastighetsreguleringsutganger		0 ~ 100% hastighetsregulering, kontroller kjøleluft Vifte eller kjølesirkulasjonspumpe.
	En utgangseffekt for fukting		Spenning 5V, maksimal strøm 5A
	En kjølevifte effektutgang		Spenning 12V ~ 36V, maksimal strøm 10A
	Effektutgang fra én kjølende sirkulerende vannpumpe		Spenning 12V ~ 36V, maksimal strøm 10A
	Strømutgang fra enveis stabelgassinnløpsmagnetventil		Spenning 12V ~ 36V, maksimal strøm 3A
	Strømutgang fra enveis gassutløpsmagnetventil		Spenning 12V ~ 36V, maksimal strøm 3A
	Ekstern belastningseffekt		Spenning 12V ~ 36V, maksimal strøm 6A
	Flykontrolleffekt		Spenning 12V ~ 48V, maksimal strøm 3A
	Stand by strømutgangsport		Maksimal strøm 5A
	To kommunikasjonsporter		485/TTL
Støtte programvarefunksjoner	Display: brenselcellespenning, strøm, utgangseffekt og temperatur; Hybrid elektrisk Cellespenning, ladeutladningsstrøm og utgangseffekt; Total utgangseffekt til systemet; miljø Temperatur og fuktighet; Kjøleviftehastighet; Trykk på hydrogenlagertank og gasstrykk i batteri makt		Konstant strøm eller brenselcelleytelse adaptiv lading kan velges, og maksimal ladestrøm er 25A (lademodulen er utstyrt med kjølevifte)
	Kontroll: gass inn- og utløpsmagnetventiler; Sekundær batterilademodus og lading Gjeldende verdi, innstilling av ladetilstand; Innstilling av kjøleviftehastighet og temperaturkontrollforhold Fikset; Innstilling av kjølevannspumpehastighet og temperaturkontrollforhold; Gasstrykksensor
Miljøegenskaper	Arbeidstemperatur		-45-60â„ƒ
	Fuktighet i arbeidsmiljøet		0-100 %
	Fuktighet i lagringsmiljøet		-75â„ƒ-75c
Fysiske parametere	størrelse		16012045 mm
	Vekt		480 g

2.2.2 Hydrogenoppbevaringsflaske
Arbeids press	35 MPa
volum	12L
størrelse	D196*L532
vekt	3,85 kg
livstid	Blås opp og tøm luften 500 ganger

2.2.3 Magnetventil
Merkespenning		DC24V
Merkestrøm		120+-15 %mA
Trykkområde		0-90Kpa
makt		<2w
arbeidstemperatur		0C-55â„ƒ
vekt		50 g
livstid		Bytt 100 000 ganger

2.2.4 Kjølevifte
Nominell effekt		57,6w DC48V/1,2A
arbeidstemperatur		-20â„ƒ-70â„ƒ
hastighet		14900R/min
størrelse		919138 mm
Flythastighet		5,1m3/min
bråk		40dB
livstid		70 000t/40â„ƒ

2.2.5 Styresystem kjøler liten vifte
Nominell effekt		1,44w DC24V/0,06A
hastighet		5000R/min
størrelse		303010mm
vekt		8g
bråk		16dB
livstid		28000t/40â„ƒ

Produktapplikasjon og arbeidsprinsipp

Utvikling av dronekraftpakke som PEM brenselcelle

(Opererer ved temperaturer mellom -10 ~ 45ºC)

Drone Fuel Cell Power Modules (FCPM) er ideelle for å gi kraft til et bredt spekter av profesjonelle kommersielle UAV-applikasjoner, inkludert offshore-inspeksjons-UAV, søk- og rednings-UAV, luftfotografering og kartlegging av UAV, presisjonslandbruks-UAV og mer.

Brenselceller bruker elektrokjemiske reaksjoner for å produsere elektrisitet uten forbrenning. Hydrogen brenselceller kombinerer hydrogen med oksygen fra luften, og avgir kun varme og vann som biprodukter. De er mer effektive enn forbrenningsmotorer, og i motsetning til batterier trenger de ikke å lades opp og vil fortsette å fungere så lenge de er utstyrt med drivstoff.

Dronebrenselcellene våre er luftkjølte, med varme fra brenselcellestabelen ledet til kjøleplater og fjernet gjennom luftstrømkanaler, noe som resulterer i en forenklet og kostnadseffektiv kraftløsning.

En av hovedkomponentene i hydrogen brenselcelle er grafittBipolar plate. I 2015 gikk VET inn i brenselcelleindustrien med fordelene ved å produsere bipolare grafittplater. Grunnlagt selskapet Miami Advanced Material Technology Co., LTD.

Etter år med forskning og utvikling har veterinæren moden teknologi for å produsere luftkjøling 10w-6000w hydrogen brenselceller, UAV hydrogen brenselcelle 800w-3000w, Når det gjelder det største energilagringsproblemet med ny energi, fremmer vi ideen om at PEM konverterer elektrisk energi til hydrogen for lagring og hydrogen brenselcelle genererer elektrisitet med hydrogen. Den kan kobles sammen med solcellekraftproduksjon og vannkraftproduksjon.
