Vet Energy er en av de kjente Kina 2500W luftkjølende brenselcelle-stabelen for UAV-produsenter og leverandører. Fabrikken vår spesialiserer seg på produksjon av 2500W luftkjøling brenselcelle-stabel for UAV. Vi holder oss til prinsippet om kvalitetsorientering og kundeprioritet, vi ønsker hjertelig velkommen dine brev, samtaler og undersøkelser for forretningssamarbeid.
Denne hydrogenbrenselcelle-stabelen for UVA har en effekttetthet på 861w/kg.
Våre lette, krafttette UAV-brenselcellemoduler lar kundene omgå begrensningene til tradisjonell batteriteknologi, og forlenger droneflytider og rekkevidder betraktelig samtidig som de produserer ren likestrøm i en robust og lett pakke
Drone Fuel Cell Power Modules (FCPM) er ideelle for et bredt spekter av profesjonelle kommersielle bruksområder, inkludert offshore-inspeksjon, søk og redning, flyfotografering og kartlegging, presisjonslandbruk og mer.

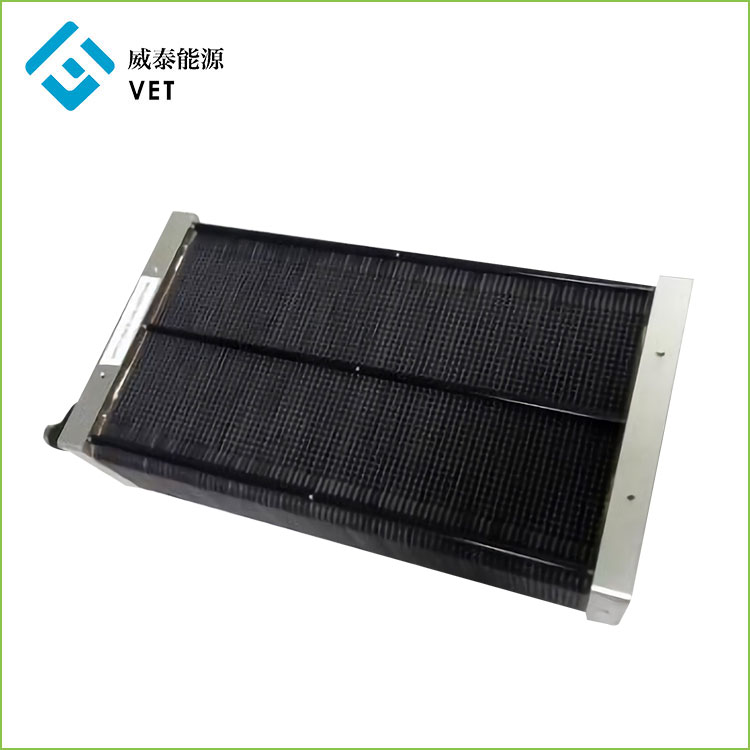

2500WAir Cooling Fuel Cell Stack for UAV
1. Produktintroduksjon
•Denne hydrogenbrenselcellestabelen for UVA har en effekttetthet på 861w/kg.
•Drift på tørr hydrogen og omgivelsesluft
• Robust metall Fullcellekonstruksjon
• Ideell for hybridisering med batteri og/eller superkondensatorer
• Påvist holdbarhet og pålitelighet for
• Flere konfigurasjonsalternativer gir modulære og skalerbare løsninger
• Utvalg av stabelalternativer for å passe ulike applikasjonskrav
• Lav termisk og akustisk signatur
• Serie- og parallellkoblinger mulig
2500W luftkjøling brenselcellesystem
Brenselcellesystemet inkluderer: stabel, strømstyringsenhet, vifte, magnetventil, temperatursensor, temperatur og fuktighet Sensor og kontrollprogramvare
2,5kw luftkjøling brenselcellesystemdiagram
Strukturdiagram av brenselcellesystemet
2. Produktparameter (spesifikasjon)
2,1 2500W luftkjøling brenselcelle-stabelparameter
|
||||
Denne brenselcellestabelen har en effekttetthet på 950w/kg. Den kan brukes på lette applikasjoner med lavt strømforbruk eller på bærbar strømkilde. Den lille størrelsen begrenser den ikke til små applikasjoner. Flere stabler kan kobles til og skaleres opp under vår proprietære BMS-teknologi for å støtte applikasjoner med høyt strømforbruk. |
||||
H-48-2500 parametere |
||||
Utgangsparametre |
Nominell effekt |
2500W |
||
Merkespenning |
48V |
|||
Merkestrøm |
52A |
|||
DC spenningsområde |
40-80V |
|||
Effektivitet |
≥ 50 % |
|||
Drivstoffparametere |
H2 Renhet |
≥99,99%(CO<1PPM) |
||
H2 trykk |
0,045~0,07Mpa |
|||
H2 Forbruk |
31,4 l/min |
|||
Omgivelsesparametere |
Driftsomgivelsestemp. |
-5~35℃ |
||
Driftsluftfuktighet |
10 %~95 % |
|||
Lagring omgivelsestemp. |
-10~50℃ |
|||
Bråk |
≤50 dB@3m |
|||
Fysiske parametere |
FC Stack |
22,9(L)*23,5(B)*6,9(H) |
FC Stack |
3,2 kg |
Dimensjoner (cm) |
Vekt (kg) |
|||
System |
22,9(L)*24,1(B)*22,8(H) |
System |
5 kg |
|
Dimensions(cm) |
Vekt‰ kg‰ |
(inkludert fans og BMS) |
||
Kraft tetthet |
673W/L |
Kraft tetthet |
861W/KG |
|
etter volum |
av vekt |
2,5kw stabelpolarisasjonskurve
2.2 Komponenter i brenselcellesystemet
2.2.1 Nøkkelhjelpekomponenter (BMS) -- Brenselcellestyringssystem
Det spesielle strømstyringssystemet for hydrogendrevet UAV-stabel kan realisere fjernkontrollen og informasjonsinnhentingen av brenselcellesystemet. det kan være intelligent hybrid med sekundærbatteri, og også adaptiv ladning for sekundærbatteri, Det er en kjerneteknologi innen brenselcellebatteriapplikasjon.
2.2.1 Standardparametre for Chivet2022 brenselcellestyringssystem |
|||
|
|||
Opptreden input |
Maksimal inngangsstrøm ved FC-enden |
80A |
|
Maksimal inngangsspenning ved FC-enden |
80V |
||
Maksimal inngangsstrøm til hybridbatterienden |
80A |
||
Maksimal inngangsspenning til hybridbatterienden |
80V |
||
Fire-kanals temperaturinngang |
-60℃-150℃ |
||
En kanals inngangspunkt for omgivelsestemperatur og fuktighet |
-60℃-150℃,RH30~100 % |
||
To-kanals trykkinngangsende |
0-100 MPa |
||
To-kanals hastighet pulssignal mottakende slutt |
Brukes til å måle hastigheten til viften eller pumpen |
||
Ytelsesutgang |
Hybrid utgangsstrøm |
Maksimalt 80A for langvarig drift, øyeblikkelig toppverdi150A (5min) |
|
Maksimal spenning på hybridutgangsenden |
80V |
||
To PWM pulsbredde hastighetsreguleringsutganger |
0 ~ 100% hastighetsregulering, kontroller kjøleluft Vifte eller kjølesirkulasjonspumpe. |
||
En utgangseffekt for fukting |
Spenning 5V, maksimal strøm 5A |
||
En kjølevifte effektutgang |
Spenning 12V ~ 36V, maksimal strøm 10A |
||
Effektutgang fra én kjølende sirkulerende vannpumpe |
Spenning 12V ~ 36V, maksimal strøm 10A |
||
Strømutgang fra enveis stabelgassinnløpsmagnetventil |
Spenning 12V ~ 36V, maksimal strøm 3A |
||
Strømutgang fra enveis gassutløpsmagnetventil |
Spenning 12V ~ 36V, maksimal strøm 3A |
||
Ekstern belastningseffekt |
Spenning 12V ~ 36V, maksimal strøm 6A |
||
Flykontrolleffekt |
Spenning 12V ~ 48V, maksimal strøm 3A |
||
Stand by strømutgangsport |
Maksimal strøm 5A |
||
To kommunikasjonsporter |
485/TTL |
||
Støtte programvarefunksjoner |
Display: brenselcellespenning, strøm, utgangseffekt og temperatur; Hybrid elektrisk Cellespenning, ladeutladningsstrøm og utgangseffekt; Total utgangseffekt til systemet; miljø Temperatur og fuktighet; Kjøleviftehastighet; Trykk på hydrogenlagertank og gasstrykk i batteri makt |
Konstant strøm eller brenselcelleytelse adaptiv lading kan velges, og maksimal ladestrøm er 25A (lademodulen er utstyrt med kjølevifte) |
|
Kontroll: gass inn- og utløpsmagnetventiler; Sekundær batterilademodus og lading Gjeldende verdi, innstilling av ladetilstand; Innstilling av kjøleviftehastighet og temperaturkontrollforhold Fikset; Innstilling av kjølevannspumpehastighet og temperaturkontrollforhold; Gasstrykksensor |
|||
Miljøegenskaper |
Arbeidstemperatur |
-45-60℃ |
|
Fuktighet i arbeidsmiljøet |
0-100 % |
||
Fuktighet i lagringsmiljøet |
-75℃-75c |
||
Fysiske parametere |
størrelse |
160*120*45 mm |
|
Vekt |
480 g |
||
|
|||
2.2.2 Hydrogenoppbevaringsflaske |
|||
Arbeids press |
35 MPa |
|
|
volum |
12L |
||
størrelse |
D196*L532 |
||
vekt |
3,85 kg |
||
livstid |
Blås opp og tømme luften 500 ganger |
||
|
|||
2.2.3 Magnetventil |
|||
Merkespenning |
DC24V |
|
|
Merkestrøm |
120+-15 %mA |
||
Trykkområde |
0-90Kpa |
||
makt |
<2w |
||
arbeidstemperatur |
0C-55℃ |
||
vekt |
50 g |
||
livstid |
Bytt 100 000 ganger |
|
|
|
|||
2.2.4 Kjølevifte |
|
|
|
Nominell effekt |
57,6w DC48V/1,2A |
|
|
arbeidstemperatur |
-20℃-70 ℃ |
||
hastighet |
14900R/min |
||
størrelse |
91*91*38 mm |
||
Flythastighet |
5,1m3/min |
||
bråk |
40dB |
||
livstid |
70 000 t/40℃ |
||
|
|||
2.2.5 Styresystem kjøler liten vifte |
|||
Nominell effekt |
1,44w DC24V/0,06A |
|
|
hastighet |
5000R/min |
||
størrelse |
30*30*10mm |
||
vekt |
8g |
||
bråk |
16dB |
||
livstid |
28000t/40℃ |
3. Produktapplikasjon og arbeidsprinsipp
Utvikling av dronekraftpakke som PEM brenselcelle
(Opererer ved temperaturer mellom -10 ~ 45ºC)
Drone Fuel Cell Power Modules (FCPM) er ideelle for å gi kraft til et bredt spekter av profesjonelle kommersielle UAV-applikasjoner, inkludert offshore-inspeksjons-UAV, søk- og rednings-UAV, luftfotografering og kartlegging av UAV, presisjonslandbruks-UAV og mer.
Brenselceller bruker elektrokjemiske reaksjoner for å produsere elektrisitet uten forbrenning. Hydrogen brenselceller kombinerer hydrogen med oksygen fra luften, og avgir kun varme og vann som biprodukter. De er mer effektive enn forbrenningsmotorer, og i motsetning til batterier trenger de ikke å lades opp og vil fortsette å fungere så lenge de er utstyrt med drivstoff.
Dronebrenselcellene våre er luftkjølte, med varme fra brenselcellestabelen ledet til kjøleplater og fjernet gjennom luftstrømkanaler, noe som resulterer i en forenklet og kostnadseffektiv kraftløsning.
En av hovedkomponentene i hydrogen brenselcelle er grafittBipolar plate. I 2015 gikk VET inn i brenselcelleindustrien med fordelene ved å produsere bipolare grafittplater. Grunnlagt selskapet Miami Advanced Material Technology Co., LTD.
Etter år med forskning og utvikling har veterinæren moden teknologi for å produsere luftkjøling 10w-6000w hydrogen brenselceller, UAV hydrogen brenselcelle 800w-3000w, Når det gjelder det største energilagringsproblemet med ny energi, fremmer vi ideen om at PEM konverterer elektrisk energi til hydrogen for lagring og hydrogen brenselcelle genererer elektrisitet med hydrogen. Den kan kobles sammen med solcellekraftproduksjon og vannkraftproduksjon.
