Hvordan fungerer en hydrogenbrenselcellebunke？

Hva er en hydrogenbrenselcellebunke?

Spenningen til en enkelt celle er vanligvis veldig lav, ofte mindre enn en volt. For å oppfylle kravene til høyere spenning fra de fleste brukere (for eksempel 6V, 12V eller 24V), stabler produsentene vanligvis flere individuelle celler sammen. Dette er også grunnen til at brenselceller ofte blir referert til somFuel Cell Stacks.

1000W hydrogenbrenselcellebunke

Hydrogenbrenselcellerer enheter som konverterer den kjemiske energien i hydrogen og oksygen direkte til elektrisk energi gjennom elektrokjemiske reaksjoner. Sammenlignet med tradisjonelle brenselceller,Hydrogenbrenselcellerhar høyere energiutnyttelseseffektivitet. En annen fordel medHydrogenbrenselcellerer at de ikke krever forbrenning, så de frigjør ikke forurensende gasser og støv som Cox, Nox, Sox, etc. som tradisjonelle forbrenningsdrivstoff.HydrogenbrenselcellerProduserer bare vann og varme under kraftproduksjonsprosessen, og produserer ikke skadelige stoffer, slik at de er miljøvennlige.

Hva er designstrukturen til brenselcellebunken?

Hydrogenbrenselcellerer vanligvis stablet med flere enkeltceller. Strukturen til en enkelt celle består avNoe, bipolar plate(Den ene siden er anode, den andre siden er katode), anoden til en enkelt celle er koblet til katoden til en annen enkeltcelle, og etter at flere enkeltceller er koblet i serie, er nåværende samlere og isolasjonsplater installert i begge ender, og til slutt er to endeplater tilsatt og festet med bolter, og stabelen er montert.

Designspenningen til veterinær energibrenselcelle enkeltcelle er 0,6V, og strømmen bestemmes av det aktive området tilNoe, og størrelsen kan tilpasses. For eksempel spenningen på veterinærenergi100W hydrogenbrenselcellebunkeer 12V, og antallet enkeltceller er 20.

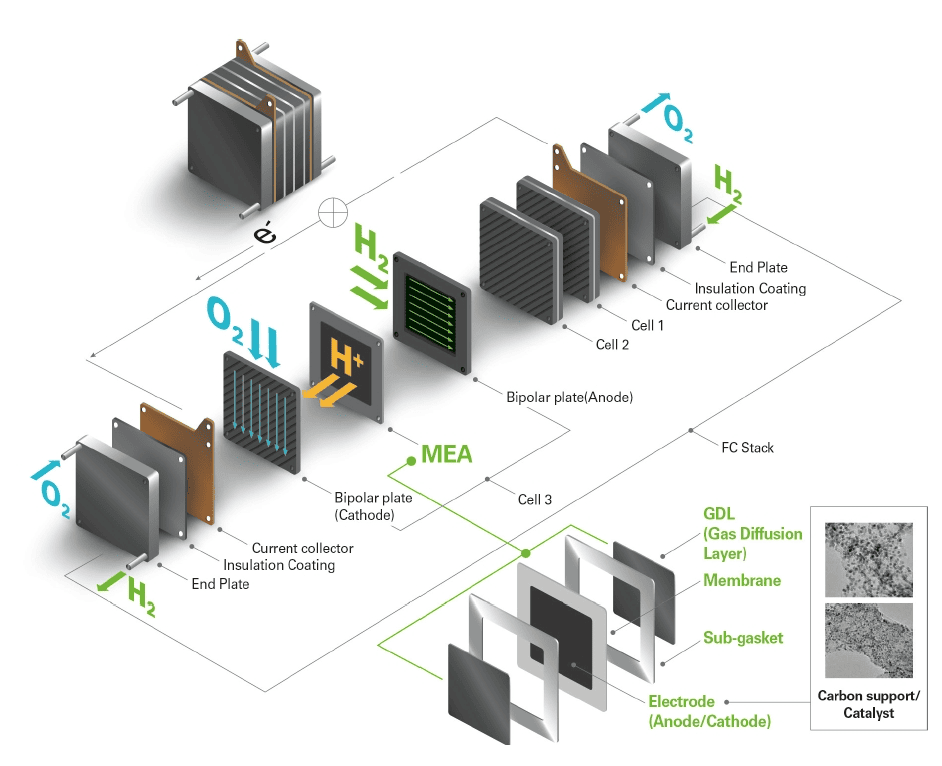

Designstrukturen til brenselcellebunken

● MembranelektrodeforsamlingBly (MEA): Demembranelektrodegenererer strøm og realiserer protonledning ved å katalysere den elektrokjemiske reaksjonen av hydrogen og oksygen iFuel Cell Stack. Det er kjernekomponenten for effektiv drift avbrenselceller. Veterinærenergi kan levere mange typer tilpassetNoefor å oppfylle forskjellige krav.

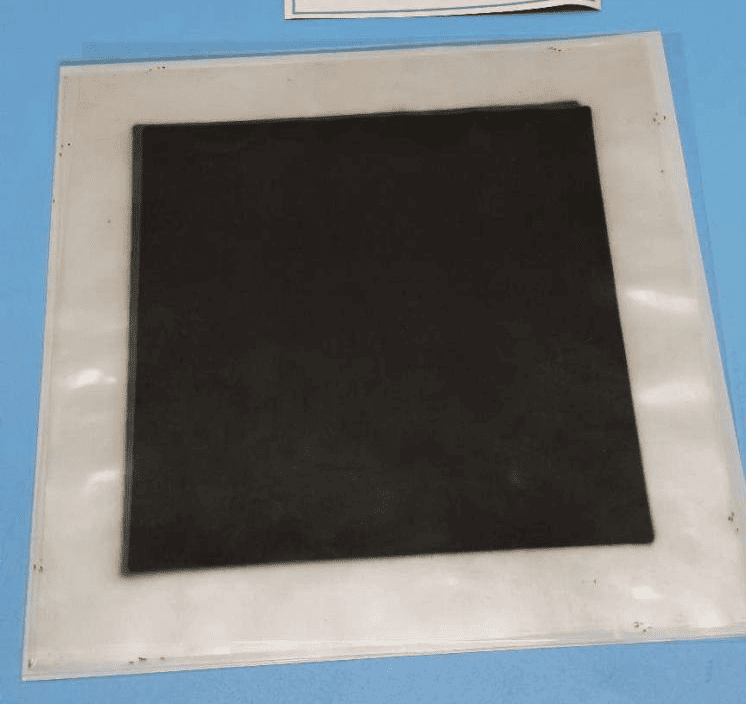

3-lags MEA oppnådd ved å overføre katalysatoren til protonutvekslingsmembranen

●  Bipolar plate: Bipolar plateSpiller rollen som å lede strøm, avleder gass, støtteMembranelektroderog gir mekanisk strukturell støtte ibrenselceller, mens du hjelper til med å distribuere reaksjonsgassene (for eksempel hydrogen og oksygen) for å sikre effektiv ledning av elektrokjemiske reaksjoner. Veterinær energi forsyninger tilpassetbipolare platerav mange slag.

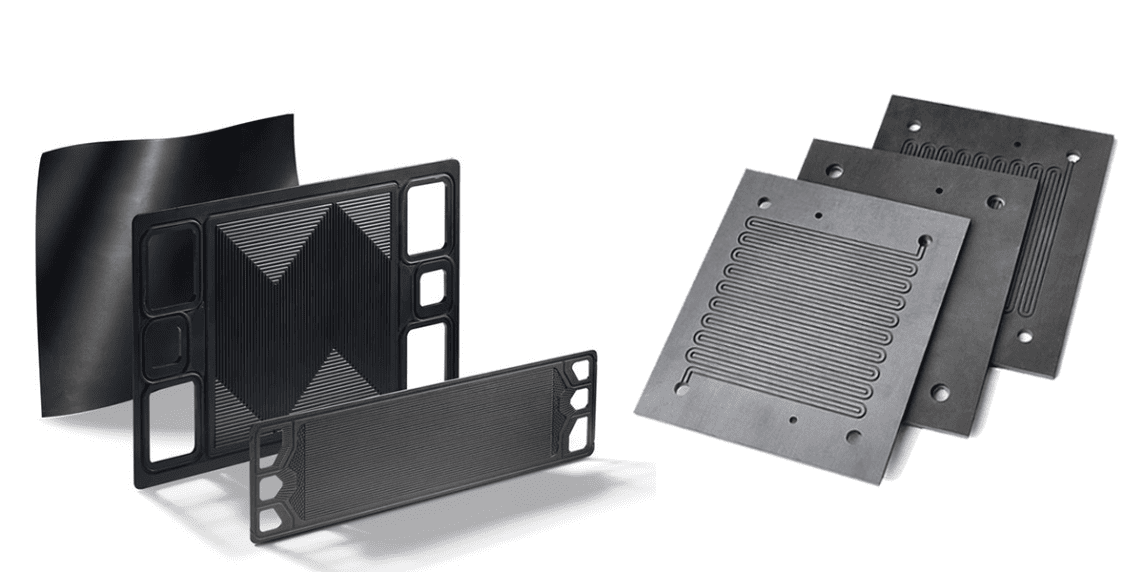

Bipolar plate

●  Nåværende samler: Hovedfunksjonen er å samle og utføre strømmen som genereres av stabelen for å sikre effektiv strøm av strøm. Det er vanligvis en kobberplate.

●  Isolasjonsplate: Isolasjonsplate brukes hovedsakelig til elektrisk isolasjon ibrenselcellerFor å forhindre kortslutning mellom forskjellige enkeltceller. Isolasjonsplate hjelper til med å opprettholde stabiliteten inne i stabelen og sikre den elektriske ytelsen og sikkerheten til hver enhet.

●  Sluttplater: Sluttplatene er plassert i begge ender av stabelen. Deres viktigste funksjon er å gi ekstern støtte for stabelen og opprettholde stabiliteten til bunken. De hjelper også med å forsegleFuel Cell Stackfor å forhindre gass eller flytende lekkasje.

Hva er prinsippet om brenselcellebunke?

Arbeidsprinsippet forProtonutvekslingsmembranbrenselcelleer at hydrogen og oksygen fra luften direkte genererer vann, strøm og varme gjennom elektrokjemiske reaksjoner.

Når hydrogen kommer inn på anodesiden, hydrogen (h₂) er dekomponert i protoner (h⁺) og elektroner (e^-) under virkningen av platinakatalysatorer. H⁺ioner beveger seg til katodesiden gjennomProtonutvekslingsmembran, mens elektroner （e^-） Kan ikke passere gjennomProtonutvekslingsmembranog kan bare strømme gjennom den eksterne kretsen for å danne strøm for ekstern belastningsbruk. Oksygen (o₂) reagerer med protoner (h⁺) som ankommer gjennom membranen og elektronene (e^-) overført fra den eksterne kretsen under handlingen avkatalysatorerå generere vann (h₂O). Siden oksygenet som leveres til katodeplaten kan oppnås fra luften, så lenge hydrogen kontinuerlig tilføres anodeplaten, tilføres luft til katodeplaten, og vann (damp) blir tatt bort i tid, kan strømmen kontinuerlig leveres.

Anodereaksjon: H₂ → 2H⁺ + 2E⁻

Katodreaksjon: O₂ + 4H⁺ + 4E⁻ → 2H₂O

Generell reaksjon: H₂ + 1/2 O₂ → H₂O + Electricity + Heat

Hydrogenbrenselcellearbeidsprinsippdiagram

Veterinærenergi er en produsent som spesialiserer seg iHydrogenbrenselcelleri mange år. Vet Energy har sitt laboratorieteam til å innovere og utvikle hydrogenteknologi og produkter kontinuerlig. Veterinærenergifabrikk er designet for å oppnå trygt, rent, pålitelig oghøyeffektivitet Hydrogenbrenselcelledesign.

Kontakt oss i dag for å lære mer omVeterinær energi hydrogen brenselcelle.
