Hva er den indre strukturen til en brenselcelle?

Hva er hydrogenstabelen brukt til?

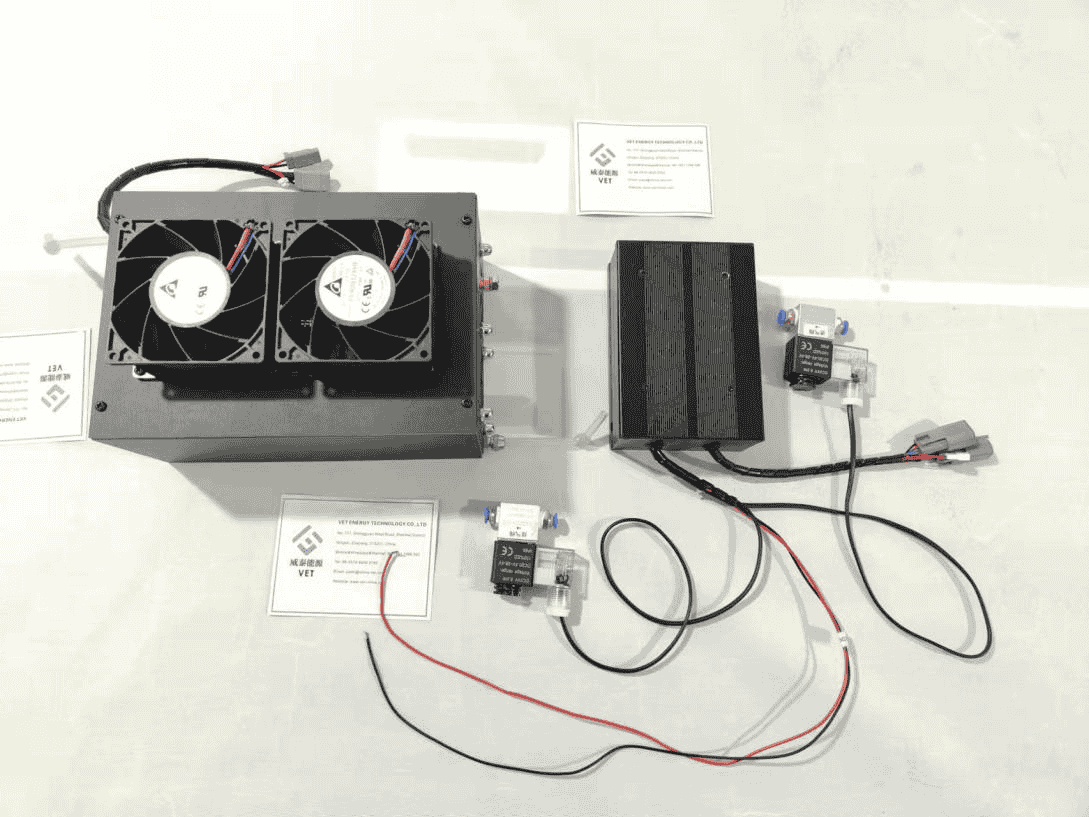

Hydrogenbrenselcellerer enheter som bruker hydrogen for å generere strøm. De blir undersøkt mye og brukt på grunn av deres høye krafttetthet, lett vekt, liten størrelse og null karbonutslipp.HydrogenbrenselcellerKan brukes som strømforsyning for hjem, bedrifter eller offentlige fasiliteter, så vel som for elektriske sykler, biler og til og med droner.

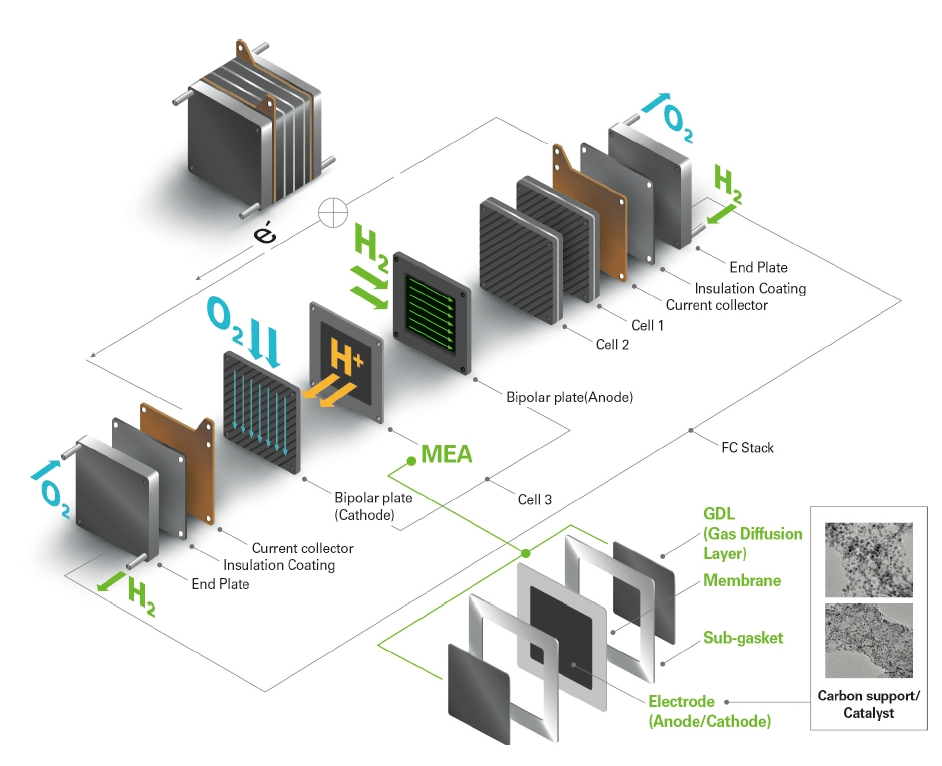

Hva er den interne strukturelle utformingen av en hydrogenbrenselcellebunke?

En enkelt celle består av enMembranelektrode montering (MEA)og abipolar plate(Den ene siden er anoden og den andre siden er katoden). Spenningen til hver enkelt celle er omtrent 0,6V. Utgangskraften til enbrenselcelle Avhenger av størrelsen. Å bruke flere enkeltceller for å stable og tilpasse overflatearealet til enkeltcellen kan kontrollere spenningen og strømmen for å oppfylle de forskjellige strømbehovene i livet. For eksempel spenningen tilVet Energy 100W hydrogenstabeler 12V, og antallet enkeltceller er 20.

Hydrogenbrenselcellerer vanligvis stablet med flere enkeltceller. Anoden til hver enkelt celle er koblet til katoden til den tilstøtende enkeltcellen for å danne en stabel i serie. Etter at stablingen er fullført, er de to endene av stabelen henholdsvis utstyrt med en samlerplate og en isolasjonsplate for å oppnå nåværende innsamling og elektrisk isolasjon. Samlerplaten, som et ledende medium, er ansvarlig for å eksportere elektronene i batterisellen og introdusere dem i den ytre kretsen, mens isolasjonsplaten sikrer elektrisk sikkerhet og stabil drift av Hydrogenstabel.

Sluttplater er installert i begge ender av stabelen, som spiller rollen som mekanisk støtte, tetning og termisk styring. Sluttplatene er vanligvis utstyrt med kjølekanaler for å sikre at Fuel Cell Stack forblir i det optimale driftstemperaturområdet under drift. Ved å boltre sluttplatene oppnår hele stabelmonteringen strukturell stabilitet og forsegling, og sikrer påliteligheten av gass og elektrisk ytelse.

Hva er komponentene i en hydrogenbrenselcelle?

Membranelektrode montering (MEA): Membranelektrode montering (MEA) er kjernekomponenten iProton Exchange Membrane Fuel Cell (PEMFC). Genereltkatalysator sprayes eller overføres på begge sider avProton Exchange Membrane (PEM)å få 3 lag avCCM, og deretter enGassdiffusjonslag (GDL)legges til på begge sider av CCM for å få en 5-lags MEA. Om nødvendig kan en pakning tilsettes for å gjøre den til en7-lags ting. Den katalysator-dekkede delen kalles det aktive området. Veterinærenergi kan giMEA for brenselcelle, og størrelsen på det aktive området og membranen kan tilpasses for å imøtekomme forskjellige behov.

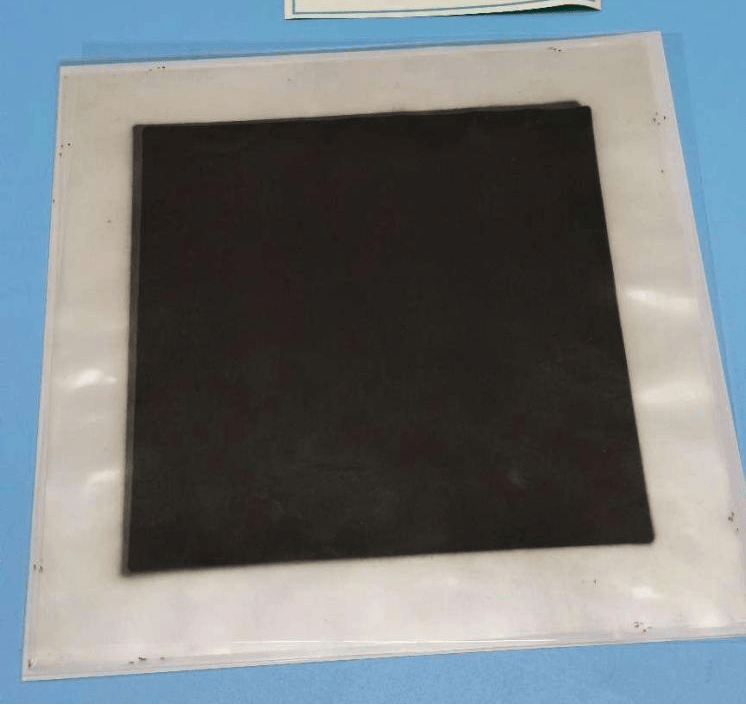

Katalysatoroverføringstrykk til begge sider av protonutvekslingsmembranen (PEM)

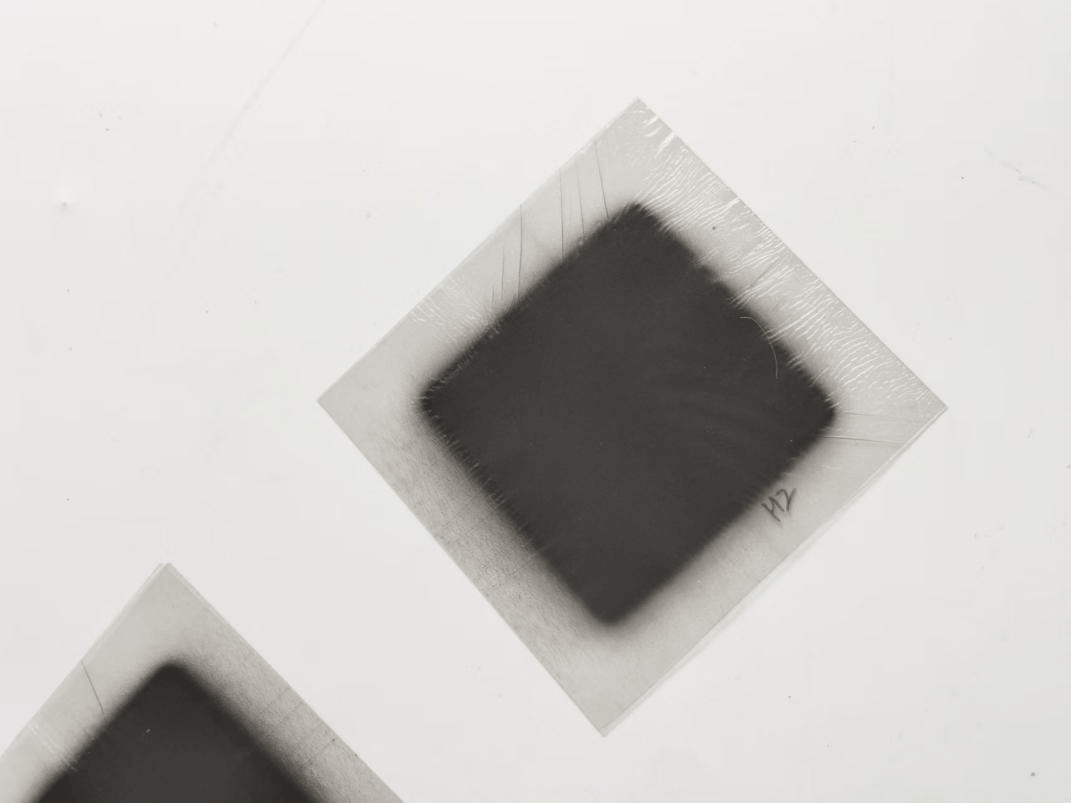

Katalysator spraying på protonutvekslingsmembranen (PEM)

Bipolar plate:bipolar plateer ansvarlig for å gjennomføre strømmen til et enkelt batteri, så bipolar platetrenger å ha god ledningsevne. Overflaten til bipolar plate er gravert med gasskanaler (strømningsfelt), som vanligvis har tre typer: serpentinstrømningsfelt, parallelle strømningsfelt og interdigiterte strømningsfelt. Flytens funksjon er å gjøre hydrogen og oksygen jevnere fordelt i en enkelt celle og å slippe vann i tide for å sikre den elektrokjemiske reaksjonseffektiviteten tilHydrogenbrenselcelle. Veterinærenergi kan gi en rekkebipolare platerog støtte tilpasning.

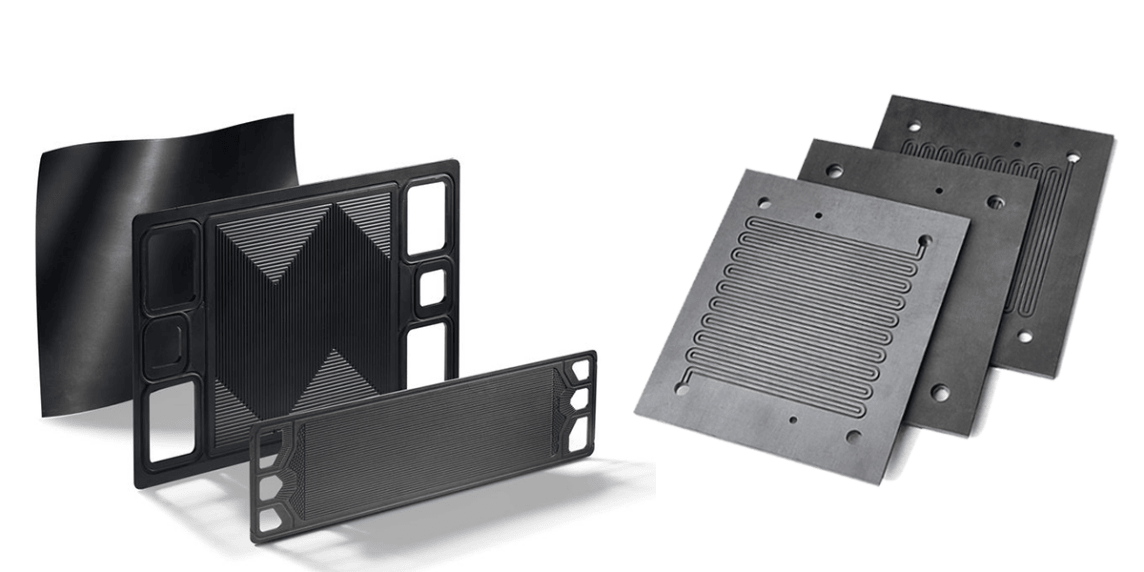

Bipolar plate

Nåværende samler: Den viktigste funksjonen er å samle og utføre strømmen som genereres av Fuel Cell StackFor å sikre effektiv strøm av strøm.

Isolasjonsplate: Hovedfunksjonen til isolasjonsplaten er å forhindre enkeltcellene ellerFuel Cell Stackfra kortslutning med eksterne metalldeler. I tillegg må den tåle det enorme trykket og høy temperatur forårsaket av stabling av komprimering.

Sluttplate: Sluttplaten er en strukturell komponent som ligger i begge ender avbrenselcelle. Hovedfunksjonen er å gi ekstern støtte for brenselcellen, opprettholde stabiliteten tilbrenselcelle, og hjelper deg også med å forsegle brenselcellestabelen for å forhindre gass eller flytende lekkasje.

Hvilke materialer er nødvendig for en hydrogenbrenselcelle?

Membranelektrode: Protonutvekslingsmembraner vanligvis Nafion -membran og andre alternative membraner med samme funksjon. Edle metaller som somPlatinum, brukes vanligvis som katalysatorer for hydrogenbrenselceller.Gassdiffusjonslager vanligvis karbonpapir ellerkarbonduk. Pakning er vanligvis laget av PTFE -materiale.

Bipolar plate: Bipolar plateKan være laget av forskjellige typer materialer, for eksempel metall, belagt metall, grafitt, C-C komposittmateriale, etc. Ta gjerne kontakt med veterinærens energisalgsteam med dinforespørsel, og vi skreddersyr en løsning for å imøtekomme dine spesifikke behov.

Samlerplate: Vanligvis kobberplate.

Isolasjonsplate: Vanligvis laget av syntetisk materiale med god isolasjon og viss elastisitet.

Sluttplate: Veterinærenergi gir rustfritt stål og andre metalllegeringsplater.
